Tủ điện ATS (viết tắt của Automatic Transfer Switch – Tủ tự động chuyển nguồn) là hệ thống thiết bị điện có chức năng tự động chuyển đổi nguồn cấp điện giữa nguồn chính (điện lưới) và nguồn dự phòng (máy phát điện hoặc kích điện) khi nguồn chính gặp sự cố. Thiết bị này đóng vai trò như một “lính canh”, bảo đảm cho các thiết bị tiêu thụ điện luôn được cấp năng lượng liên tục, tránh gián đoạn các hoạt động sản xuất và sinh hoạt.
Nguyên lý hoạt động tự động
Quy trình vận hành thông minh của tủ điện ATS diễn ra qua các bước tự động hóa nghiêm ngặt:
-
- Khi điện lưới gặp sự cố: Nếu lưới điện bị mất pha, sụt áp, quá áp hoặc mất điện hoàn toàn, tủ ATS lập tức nhận biết.
- Khởi động nguồn dự phòng: ATS truyền tín hiệu điều khiển kích hoạt máy phát điện khởi động.
- Đóng mạch dự phòng: Khi máy phát đã vận hành ổn định và đạt đủ điện áp/tần số (thường mất từ 5 – 10 giây), tủ ATS tự động ngắt kết nối với điện lưới và đóng mạch cấp nguồn từ máy phát điện vào hệ thống tải.
- Tự động chuyển trả nguồn lưới: Khi điện lưới quốc gia có lại và hoạt động ổn định, ATS sẽ kiểm tra chất lượng nguồn điện trong một khoảng thời gian ngắn, sau đó tự động ngắt nguồn máy phát để chuyển tải trở lại nguồn điện lưới.
- Làm mát và tắt máy phát: Tủ ATS điều khiển cho máy phát điện tiếp tục chạy không tải thêm 1 – 3 phút để làm mát động cơ trước khi ra lệnh tắt máy hoàn toàn, sẵn sàng cho lần sự cố tiếp theo.
Cấu tạo cơ bản của tủ ATS
Một tủ điện ATS tiêu chuẩn bao gồm các bộ phận cốt lõi:
-
- Vỏ tủ điện: Chế tạo từ thép mạ kẽm sơn tĩnh điện chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động môi trường.
- Bộ chuyển mạch tự động: Có thể sử dụng các cặp thiết bị đóng cắt cơ khí liên động như Contactor (dành cho công suất nhỏ), Aptomat điện động (MCCB/ACB) có gắn motor drive, hoặc bộ chuyển mạch chuyên dụng đơn khối ATS (ví dụ của các hãng Osemco, Socomec).
- Bộ điều khiển trung tâm (Controller): Là “não bộ” của tủ điện, xử lý tín hiệu điện áp, thời gian trễ và ra lệnh chuyển nguồn. Có thể sử dụng các module điều khiển chuyên dụng (Datakom, Deepsea, Smartgen) hoặc lập trình bằng PLC.
- Hệ thống giám sát và bảo vệ: Gồm đèn báo pha (nguồn lưới/nguồn máy phát), nút nhấn khẩn cấp (Emergency Stop), rơ-le bảo vệ điện áp và hệ thống cầu chì bảo vệ mạch điều khiển.
Phân loại tủ điện ATS phổ biến
-
- Theo loại thiết bị đóng cắt:
-
- Tủ ATS dùng Contactor (gọn nhẹ, giá thành rẻ, dùng cho tải nhỏ dưới 400A).

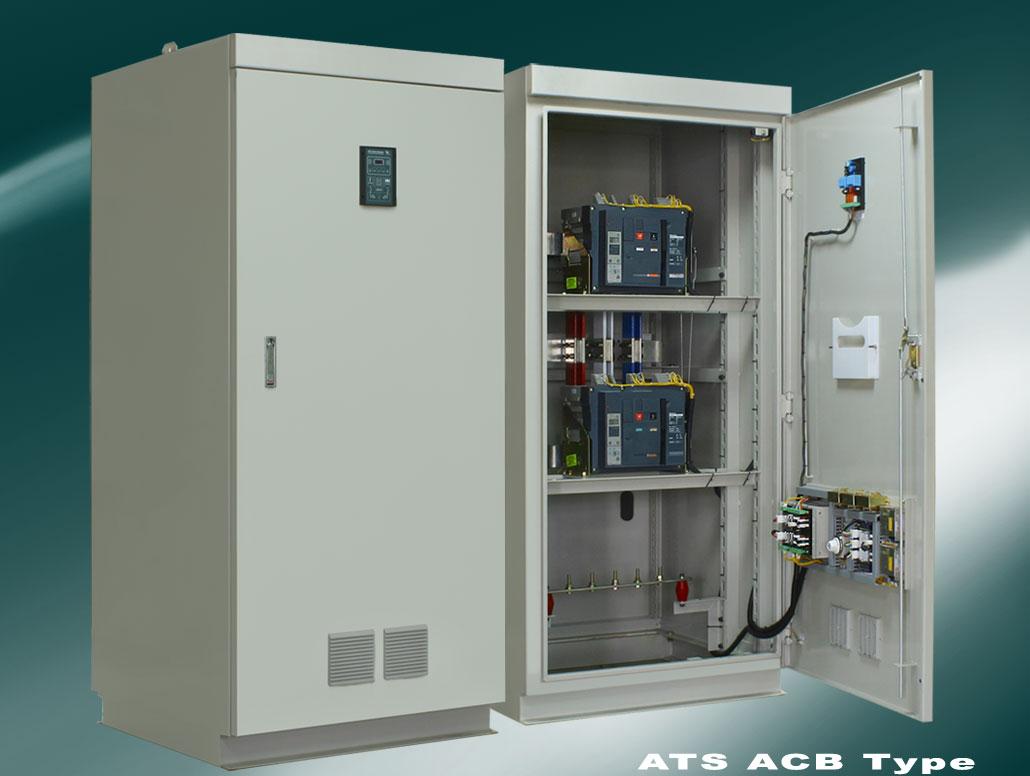

- Tủ ATS dùng MCCB/ACB (độ bền cao, chịu dòng cắt lớn, dùng cho hệ thống công nghiệp).
- Tủ ATS dùng khối chuyển mạch chuyên dụng (tích hợp cơ cấu cơ khí gọn gàng, độ tin cậy cực cao).
-
- Theo số lượng nguồn đầu vào: ATS 2 nguồn (1 lưới – 1 máy phát), ATS 3 nguồn (2 nguồn lưới – 1 máy phát),…
- Theo loại thiết bị đóng cắt:
Ứng dụng thực tế
Tủ điện ATS được kết nối ngay sau tủ điện tổng MSB và đặt trước các phụ tải ưu tiên cao. Chúng đặc biệt quan trọng tại:
- Y tế: Phòng mổ bệnh viện, trạm cấp cứu, hệ thống lưu trữ vaccine (nơi mất điện có thể đe dọa tính mạng).
- Viễn thông & Công nghệ: Trung tâm dữ liệu (Data Center), trạm phát sóng BTS.
- Công nghiệp & Thương mại: Nhà máy sản xuất dây chuyền liên tục, chung cư cao tầng (cho thang máy, bơm cứu hỏa), trung tâm thương mại.
