*Tủ tụ bù CCB (viết tắt của Capacitor Bank Cabinet, hay thường gọi là tủ bù công suất phản kháng APFC) là hệ thống tủ điện chứa các bình tụ điện đấu song song với tải, có chức năng sinh ra công suất phản kháng để nâng cao hệ số công suất cosφ. Trong mạng điện công nghiệp, thiết bị này đóng vai trò cực kỳ quan trọng giúp các doanh nghiệp tránh bị phạt tiền điện vô công từ ngành điện lực (EVN) và giảm tổn thất năng lượng trên đường dây
*Tại sao hệ thống điện cần tủ tụ bù?
Hầu hết các thiết bị điện trong nhà máy (động cơ, biến áp, máy hàn, quạt công nghiệp) đều có tính cảm kháng. Chúng cần hai loại công suất để hoạt động:
-
- Công suất tác dụng (P – kW): Sinh công có ích giúp máy chạy.
- Công suất phản kháng (Q – kVAR): Tạo từ trường nhưng gây hao phí và làm sụt áp.
Tủ tụ bù CCB đóng vai trò là một “nguồn phát” tại chỗ dòng điện phản kháng mang dấu âm, trực tiếp triệt tiêu lượng công suất vô công dư thừa, đưa hệ số công suất cosφ tiệm cận về mức tối ưu (0.90 đến 0.98).

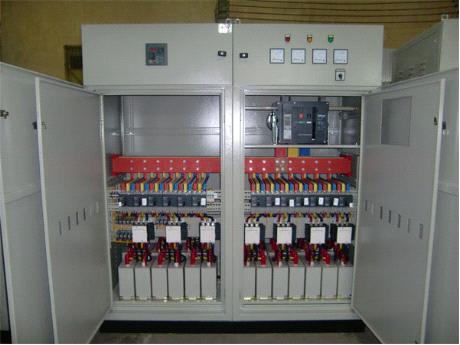

*Cấu tạo bên trong tủ tụ bù CCB
Một tủ bù tiêu chuẩn được chia thành các cấp (bước bù) tự động, bao gồm các thiết bị cốt lõi:
-
- Bộ điều khiển tụ bù tự động (APFC Controller): Được coi là “bộ não” của tủ. Nó liên tục đo đạc dòng điện, điện áp, tính toán giá trị cosφ thực tế rồi tự động ra lệnh đóng/ngắt các cấp tụ sao cho chuẩn xác nhất với tải tiêu thụ.
- Tụ bù điện (Capacitor): Các bình tụ (dạng dầu hoặc dạng khô) chịu trách nhiệm tích và phóng điện. Công suất mỗi bình thường dao động từ 10kVAr đến 50kVAr tùy quy mô.
- Thiết bị đóng cắt (Contactor chuyên dụng cho tụ bù): Có nhiệm vụ đóng/ngắt trực tiếp nguồn điện cấp vào tụ theo lệnh từ bộ điều khiển. Dòng contactor này thường tích hợp sẵn điện trở xung để giảm dòng điện đỉnh đột ngột khi đóng tụ, bảo vệ tuổi thọ của hệ thống.
- Thiết bị bảo vệ (MCCB / Cầu chì): Đứng ở đầu mỗi nhánh tụ nhằm bảo vệ ngắn mạch hoặc quá tải cho từng cấp tụ riêng biệt.
- Cuộn kháng lọc sóng hài (Reactor – Tùy chọn): Ở các nhà máy có nhiều thiết bị biến tần, lò luyện thép phát sinh sóng hài lớn, cuộn kháng sẽ được lắp nối tiếp với tụ bù để bảo vệ tụ không bị nổ hoặc phồng.
* Lợi ích thực tế lớn nhất khi lắp đặt
-
- Tiết kiệm tài chính tối đa: Theo quy định, nếu hệ số cosφ của cơ sở giảm xuống dưới 0.9, doanh nghiệp sẽ bị phạt tiền mua công suất phản kháng rất nặng. Tủ CCB giải quyết triệt để bài toán này.
- Giảm tải cho máy biến áp và dây dẫn: Giúp hệ thống điện hoạt động “mát” hơn, dây cáp không bị quá nhiệt, tăng tuổi thọ cho toàn bộ hạ tầng điện.
- Ổn định điện áp: Hạn chế hiện tượng sụt áp cuối nguồn, giúp máy móc sản xuất vận hành ổn định, không bị ngắt quãng.
* Các phương thức bù phổ biến
- Bù nền (Bù tĩnh): Luôn luôn đóng một lượng tụ cố định vào hệ thống, phù hợp cho lượng tải không thay đổi.
- Bù ứng động (Tự động): Sử dụng bộ điều khiển đóng ngắt linh hoạt theo sự trồi sụt của tải, đây là giải pháp phổ biến nhất trong công nghiệp.
