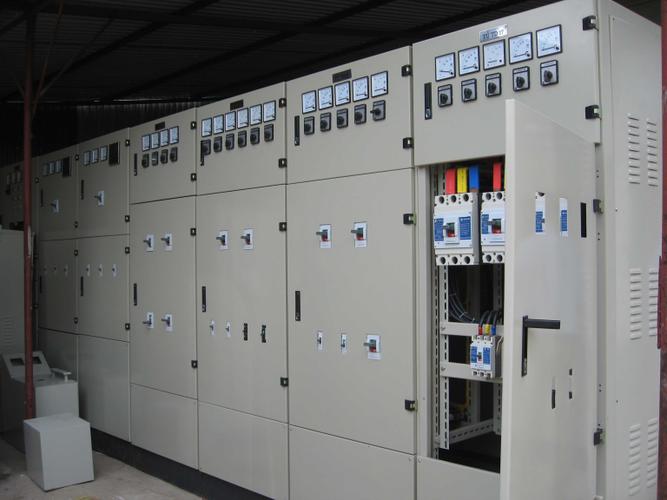

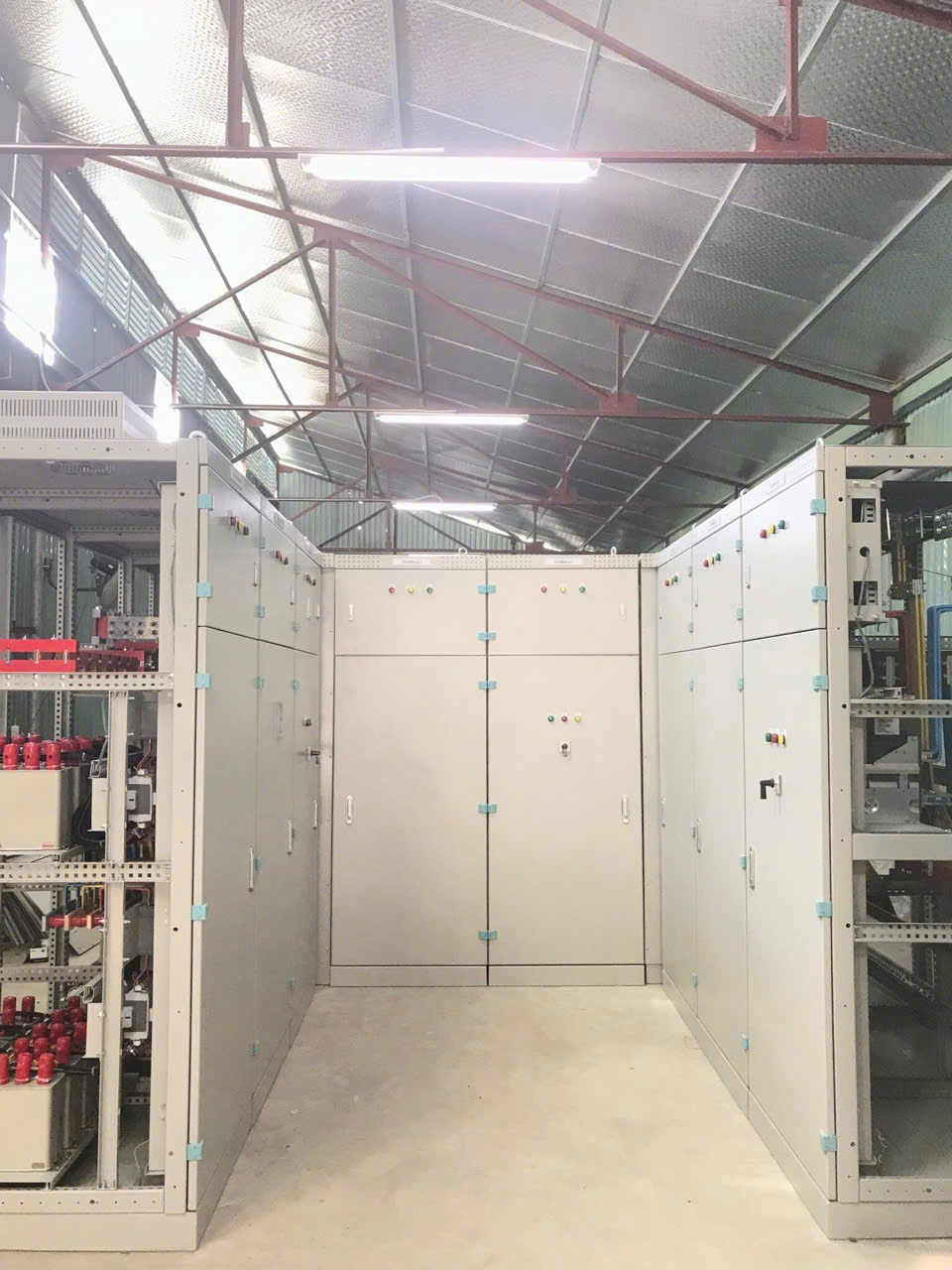

Tủ điện MSB

-Tủ điện phân phối tổng sử dụng trong các mạng điện hạ thế và là yếu tố quan trong nhất trong mạng phân phối điện.

– Phạm vi lắp đặt: Tại phòng kỹ thuật điện tổng của các công trình công nghiệp và dân dụng như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay…

• Vỏ tủ điện: Thường làm từ thép sơn tĩnh điện hoặc inox, độ dày từ 1.5mm – 2.5mm, có thiết kế chống bụi, cách điện và chống nước đạt các tiêu chuẩn như IP42 hoặc IP54.
• Ngăn máy cắt tổng (Incomer): Sử dụng các thiết bị đóng cắt công suất lớn như Máy cắt không khí (ACB) hoặc Aptomat khối (MCCB) để quản lý và bảo vệ toàn bộ nguồn điện đầu vào.

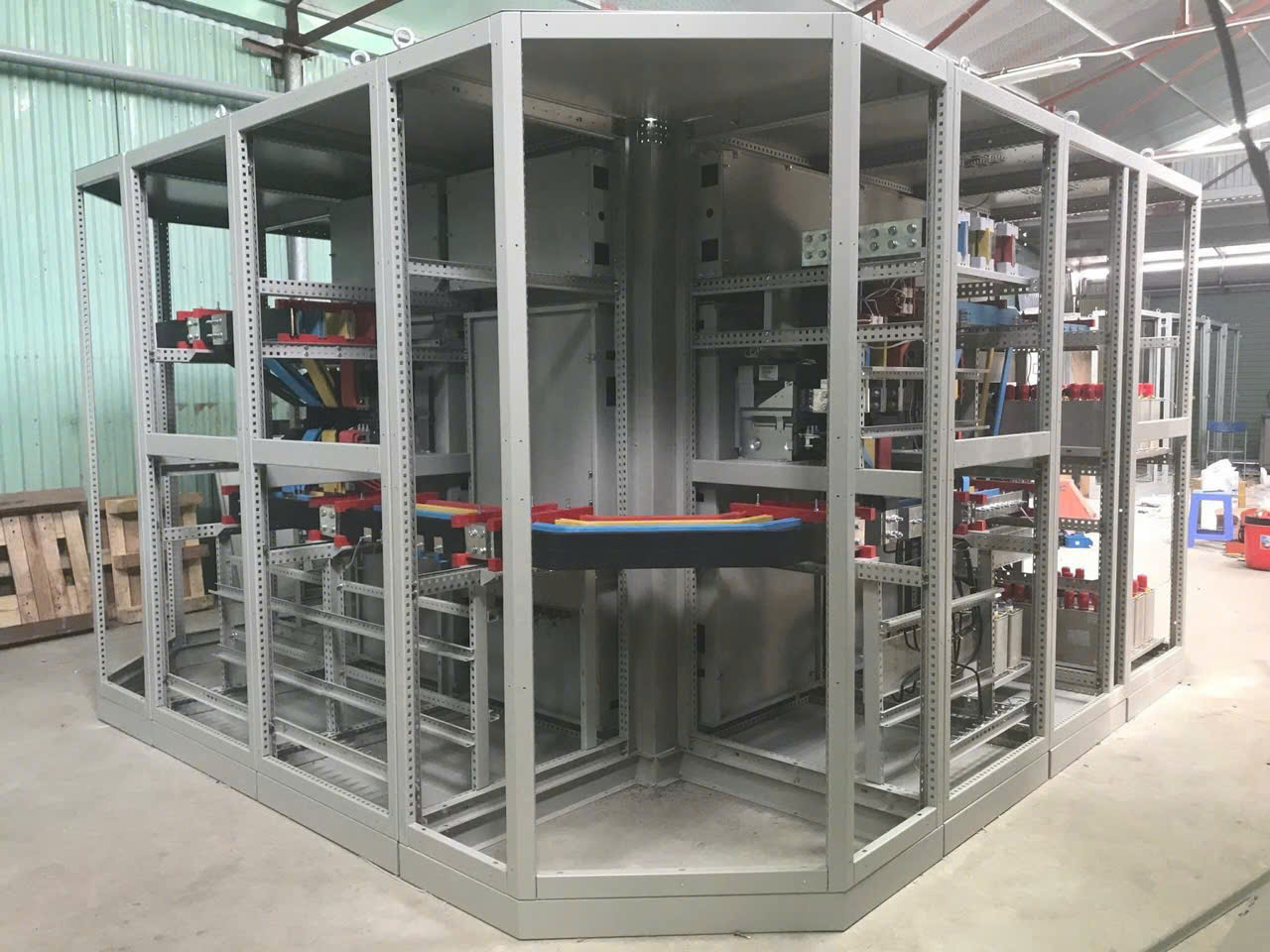

• Hệ thống thanh cái đồng (Busbar): Là các thanh dẫn điện bằng đồng nguyên chất nối từ máy cắt tổng, phân phối dòng điện chạy qua các ngăn tải. Hệ thống này được tính toán kỹ lưỡng theo công suất (thường từ 600A đến 6300A).
• Ngăn đóng cắt ngõ ra (Outgoer): Gồm nhiều MCCB hoặc MCB nhánh chịu trách nhiệm cấp điện riêng biệt cho từng khu vực hoặc các tủ phân phối phụ.
• Ngăn đo lường và giám sát: Tích hợp đồng hồ hiển thị (Volt, Ampe, công suất điện năng đa năng kỹ thuật số), đèn báo pha và các rơ-le bảo vệ (chống mất pha, sụt áp, quá dòng).

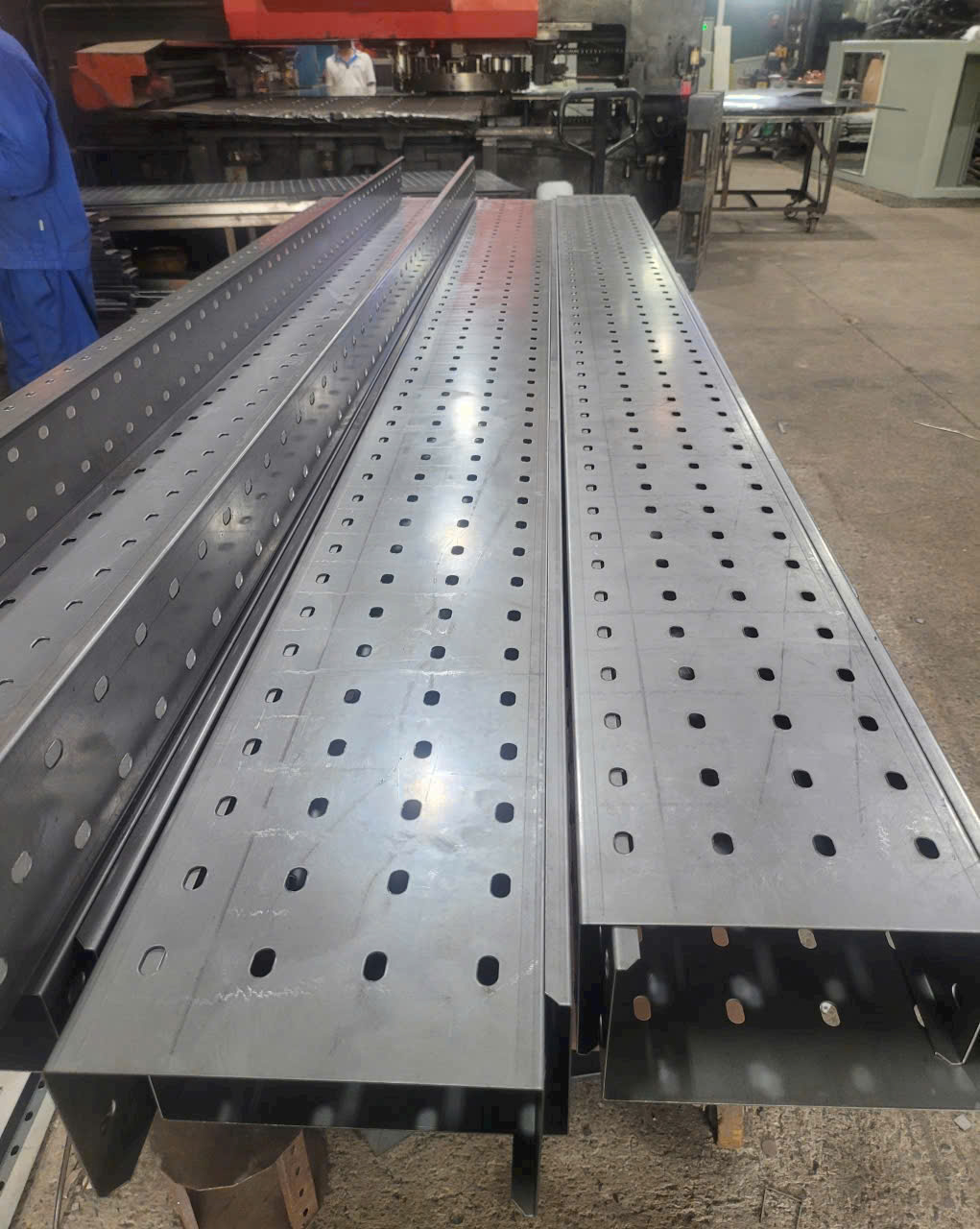

• Thiết bị phụ trợ: Quạt thông gió, điện trở sấy chống ẩm và hệ thống máng đi dây giúp duy trì trạng thái vận hành ổn định.
• Chức năng và vai trò quan trọng
  • • Phân phối năng lượng: Điều tiết và chia nhỏ nguồn điện lớn ban đầu thành các đường điện nhỏ hơn, dẫn tới các phân xưởng hoặc tầng nhà một cách khoa học.
    • Bảo vệ hệ thống: Tự động ngắt mạch (trip) cực nhanh khi xảy ra sự cố quá tải, ngắn mạch hay sụt áp, ngăn ngừa cháy nổ và bảo vệ máy móc đắt tiền.
    • Hỗ trợ bảo trì an toàn: Cho phép kỹ sư cô lập từng vùng điện riêng biệt để sửa chữa mà không cần phải cắt điện toàn bộ nhà máy hay tòa nhà.

  ---

   Ứng dụng thực tế
  Tủ điện MSB là hạng mục bắt buộc và không thể thiếu tại các công trình có quy mô tiêu thụ điện năng lớn, bao gồm:
  • • Công nghiệp: Các nhà máy sản xuất, xưởng chế tạo, khu công nghiệp lớn.
    • Dân dụng & Thương mại: Tòa nhà chung cư, văn phòng cho thuê, trung tâm thương mại, siêu thị.
    • Hạ tầng đặc biệt: Bệnh viện, trường học, sân bay, trung tâm dữ liệu và các nhà máy năng lượng tái tạo.
  Để có thể tư vấn sâu hơn hoặc cung cấp bản vẽ phù hợp, bạn có thể chia sẻ thêm:

  • Bạn đang cần tìm hiểu tủ MSB cho công trình cụ thể nào (nhà máy, tòa nhà, hay xưởng)?
  • Dòng điện định mức yêu cầu khoảng bao nhiêu Ampe (hoặc công suất trạm biến áp đầu vào)?
