ủ điện phân phối DB (viết tắt của Distribution Board) là tủ phân phối cấp nhỏ nhất trong hệ thống điện, được lắp đặt ngay sau các tủ điện tổng MSB hoặc tủ điện phân phối chính MDB. Nhiệm vụ cốt lõi của tủ DB là tiếp nhận nguồn điện từ tủ cấp trên để chia nhỏ và cấp điện trực tiếp cho các thiết bị tiêu thụ cuối cùng như hệ thống chiếu sáng, ổ cắm, điều hòa, máy móc văn phòng hoặc các nhánh công suất nhỏ.

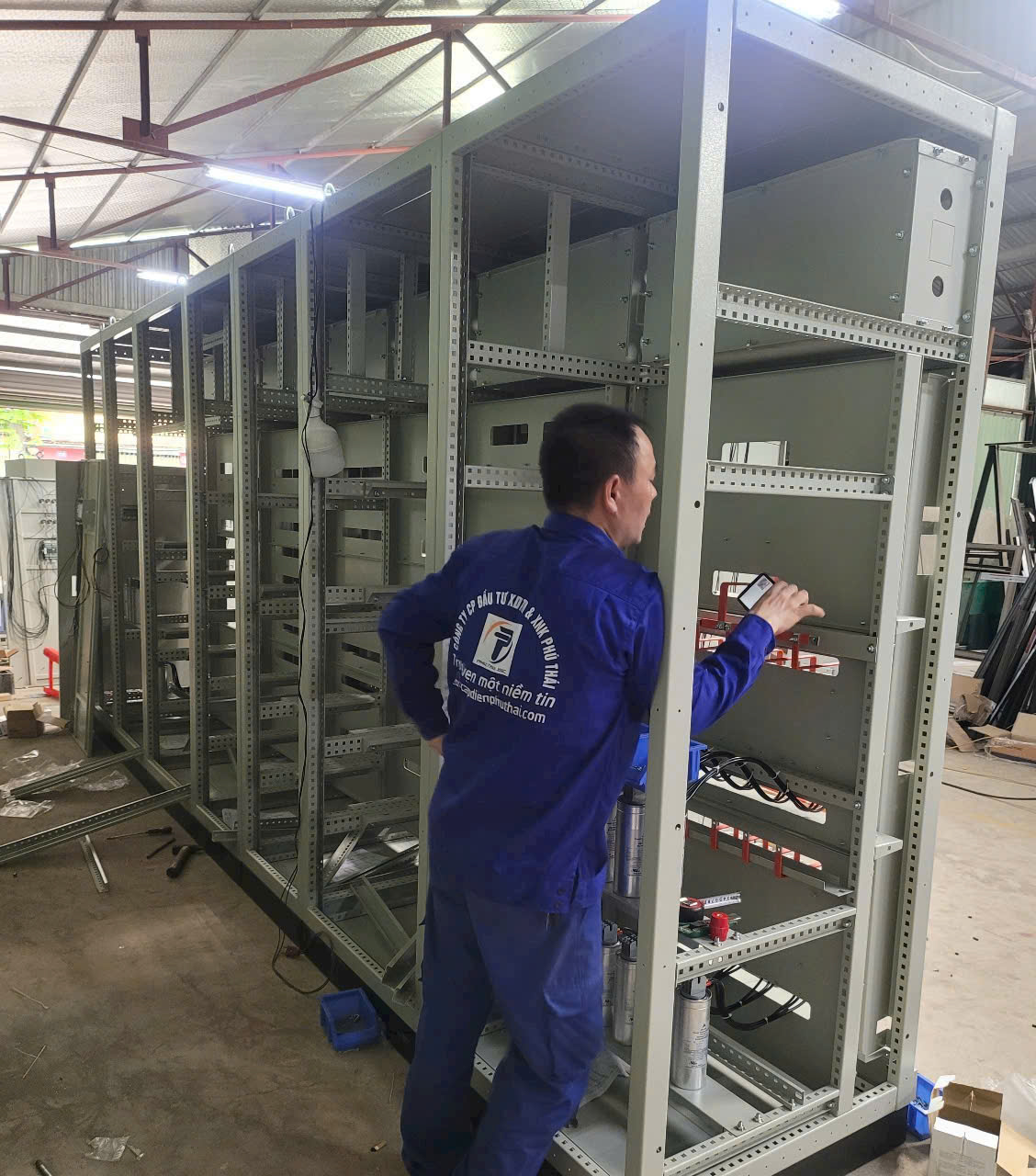

* Cấu tạo cơ bản của tủ điện DB
Vì là cấp tủ phân phối cuối cùng tiếp cận gần với người sử dụng, tủ DB có thiết kế nhỏ gọn, thẩm mỹ và đặt nặng yếu tố an toàn:
-
- Vỏ tủ điện: Thường được làm từ tole sơn tĩnh điện, có thể thiết kế dạng tủ treo tường hoặc tủ âm tường để tiết kiệm diện tích. Độ dày vỏ tủ từ 1.0mm – 1.5mm tùy vị trí lắp đặt trong nhà hay ngoài trời.
- Thiết bị đóng cắt tổng (Main Breaker): Thường sử dụng Aptomat khối (MCCB) công suất nhỏ hoặc Aptomat tép (MCB 3 pha/1 pha) làm thiết bị đóng cắt bảo vệ đầu vào cho toàn bộ tủ.
- Thiết bị đóng cắt nhánh (Sub Breaker): Sử dụng các dòng MCB (Aptomat tép) từ 1 cực đến 3 cực để cấp điện riêng biệt cho từng phòng, từng tầng hoặc từng cụm thiết bị.
- Thiết bị bảo vệ chống dòng rò (RCCB / RCBO): Đây là thành phần cực kỳ quan trọng thường thấy trong tủ DB, giúp tự động ngắt điện tức thì khi phát hiện có dòng rò hoặc người dùng vô tình chạm vào nguồn điện, đảm bảo an toàn tuyệt đối cho con người.
- Hệ thống thanh dòng (Busbar) và cầu đấu: Sử dụng thanh đồng (hoặc đồng thanh cái loại nhỏ) và các cầu đấu (Terminal) để kết nối, phân chia dây điện một cách gọn gàng, khoa học.
* Đặc điểm và vai trò của tủ DB
-
- Thiết kế chuyên biệt, nhỏ gọn: Không cồng kềnh như tủ MSB, tủ DB có kích thước vừa phải, sơ đồ mạch điện đơn giản nhưng sơ đồ bố trí phải cực kỳ rõ ràng để người không chuyên cũng có thể thao tác bật/tắt khi cần.
- Bảo vệ cục bộ linh hoạt: Khi xảy ra sự cố quá tải hoặc ngắn mạch ở một phòng, chỉ duy nhất MCB nhánh của phòng đó bị ngắt (trip). Toàn bộ các khu vực khác trong tòa nhà vẫn có điện hoạt động bình thường.
- Dòng định mức phổ biến: Thường dao động trong khoảng từ 16A đến 250A, phù hợp với mức tiêu thụ điện cuối của các tầng nhà hoặc phân xưởng.
* Ứng dụng thực tế
Tủ điện phân phối DB có mặt ở hầu hết mọi công trình từ dân dụng đến công nghiệp:
-
- Trong tòa nhà, chung cư, khách sạn: Được đặt tại phòng kỹ thuật của mỗi tầng (tủ phân phối tầng) hoặc đặt ngay bên trong các căn hộ, phòng nghỉ.
- Trong nhà máy, xí nghiệp: Được lắp đặt tại các xưởng sản xuất, cạnh các cụm máy móc, dây chuyền để công nhân tiện thao tác đóng cắt nguồn điện tại chỗ.
- Trong trường học, bệnh viện, văn phòng: Quản lý điện cho từng dãy phòng học, phòng bệnh, khu vực làm việc của nhân viên.
