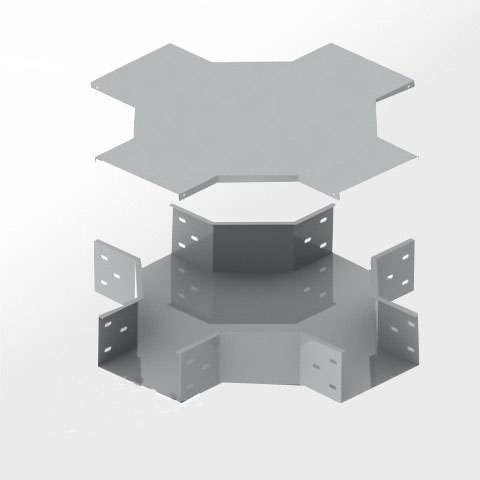

Cút chữ X máng cáp là phụ kiện dùng để chia hệ thống máng cáp thành 4 hướng khác nhau trên cùng một mặt phẳng. Phụ kiện này giúp điều hướng dây cáp điện đi đến các khu vực khác nhau trong tòa nhà hoặc nhà xưởng.
2. Thông số kỹ thuật cơ bản
Khi đặt hàng hoặc chế tạo cút chữ X, bạn cần xác định các kích thước sau:
- W (Width): Chiều rộng của máng cáp.
- H (Height): Chiều cao (thành) của máng cáp.
- R (Radius): Bán kính cong (nếu có, giúp dây cáp không bị gập gãy).
- L1, L2, L3, L4: Chiều dài các nhánh nối (thường bằng nhau).
3. Công thức tính toán khai triển phôi (Cho thợ cơ khí)
Nếu bạn đang muốn cắt phôi để gia công cút chữ X vuông mỏ (không có bán kính R), công thức tính chiều dài đáy tổng thể của phôi như sau:
(\text{Chiều dài phôi}=W+(2\times L)
Trong đó:
- W: Chiều rộng lòng máng.
- L: Chiều dài đoạn nối thẳng từ tim ra mép (thường mặc định từ 100 mm đến 200 mm tùy thiết kế).
Ví dụ: Bạn muốn làm cút X cho máng cáp W200xH100, đoạn tai nối L = 100 mm:
- Chiều rộng phôi cần cắt = 200 + (2 × 100) = 400 mm.
